一、邯鄲印染五臺同步調速器改造過程
　　邯鄲印染有限公司是一家國有大型企業，對外加工承攬各種印染業務，由于邯鄲的紡織業比較發達，所以年加工量相當可觀。隨著交流變頻調速的普及，一些老式的設備逐步改造為變頻調速，以前該公司采用的大多為進口和其他品牌變頻器。原變頻改造系統中經常出現頻率變化轉速不穩定，導致產品質量下降。
　　
　　二、改造的目的與要求

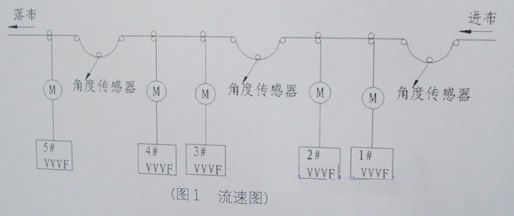

　　在降低變頻器成本的基礎上實現五臺電機同步調速，1號、3號、5號電機要求能自動隨張的變化大小，達到布的松緊始終一致。2號電機要求能夠?qū)崿F(xiàn)瞬間調速功能，即用手按下快進或慢進按鈕，頻率會立即加快或減慢幾Hz，松開按鈕能回到原來的頻率繼續運轉，4號電機通過外部電位器可以微調。（見圖1）

三、具體改造過程
　　考慮到工藝要求，采用了F1000-G0037T3變頻調速器和惠豐自主開發的八路同步控制器，采用同步控制器可發使外部模擬信號通過控制器內部的隔離放大器進入同步器內部處理器，利用軟件控制及外部硬件電路的配合，使輸出到每臺變頻器的信號相互隔離，但又保持同步，可以使五臺變頻器控制信號不共地實現調速同步。

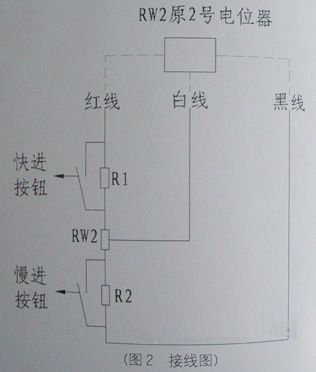

　　現場采用的張力控制為一角度傳感器，實質就是一個電位器當面布的張力發生變化引起角度改變，輸出電阻值也隨落布之變化，經測試電阻值為5.6K。功率1w，以角度傳感器替代同步控制器上相應的電位器即去掉同步控制器上1號、3號、5號變頻對立的電位器，從角度傳感器引三根線至相應的電位器接線處。4號電機調速仍采用同步控制器，原來的電位器只需將同步器輸出端引至變頻器V2、V3即可。2號變頻器因需加快進、快慢功能，接線稍麻煩，利用在電位器兩端串電阻的方法實現瞬間調速，具體接線見圖2。

四、改造中需要考慮的地方
　　4．1角度傳感器要根據布的松緊，分辨出對應的V1、V3，保證正確的接線，且角度傳感器的抽頭位置需根據現場工作轉速調整。
　　4．2 2號控制線改造圖中R1、R2阻值，需要根據現場工藝的要求（即原電位器阻值大小和頻率變化幅度）來選擇大小，本次現場采用的是100歐/1w的電阻。
　　4．3考慮到現場控制線較長及同步工作的穩定性所用的控制線一律采用屏蔽線。
　　4．4控制方式采用模擬量調速，啟停由同步控制器鍵盤上的“運行”、“停止”來操作。
　　至此改造結束，根據用戶返回來的消息稱，效果非常理想，運行很平穩，可靠性非常高。
